40mm bezkomutátorový DC motor s Hallovým senzorem

Můžete si být jisti, že si u nás zakoupíte přizpůsobený bezkomutátorový stejnosměrný motor RuiXing 40 mm s Hallovým senzorem. Budeme se snažit neustále zlepšovat naše produkty, procesy a efektivitu našeho systému managementu kvality, abychom lépe sloužili našim zákazníkům.

Odeslat dotaz

Popis výrobku

Můžete si být jisti, že si u nás zakoupíte přizpůsobený bezkomutátorový stejnosměrný motor RuiXing 40 mm s Hallovým senzorem. Celkově jsou motory s Hallovými senzory užitečným a efektivním způsobem, jak zlepšit výkon a ovládání elektromotorů v různých aplikacích.

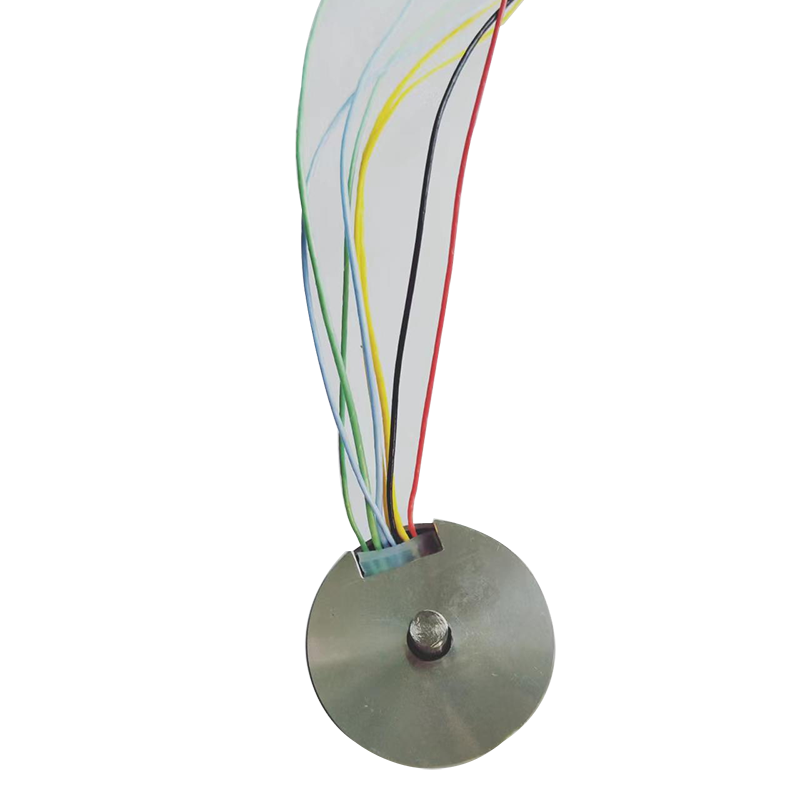

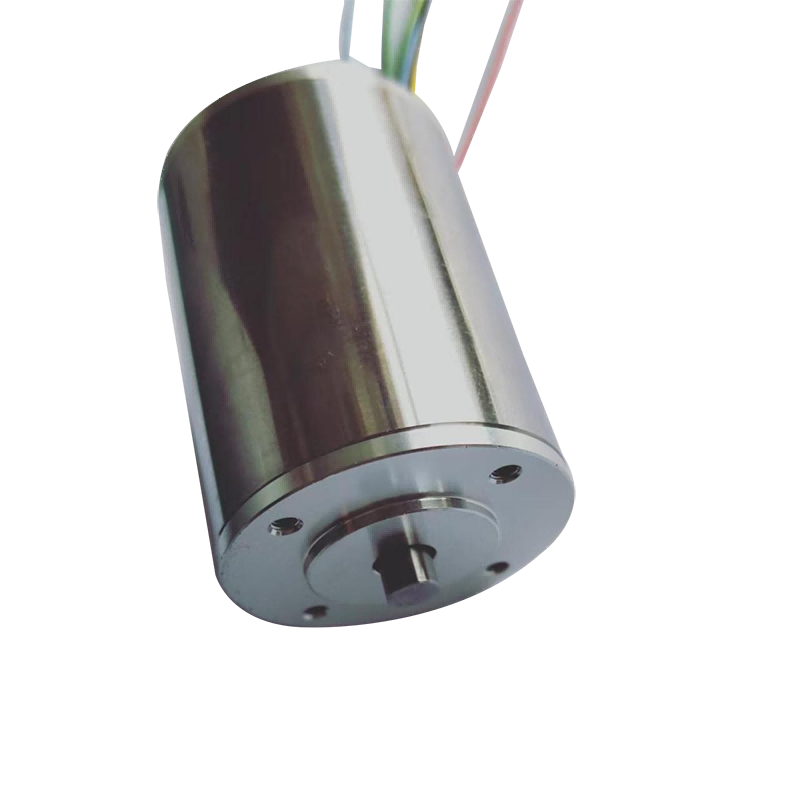

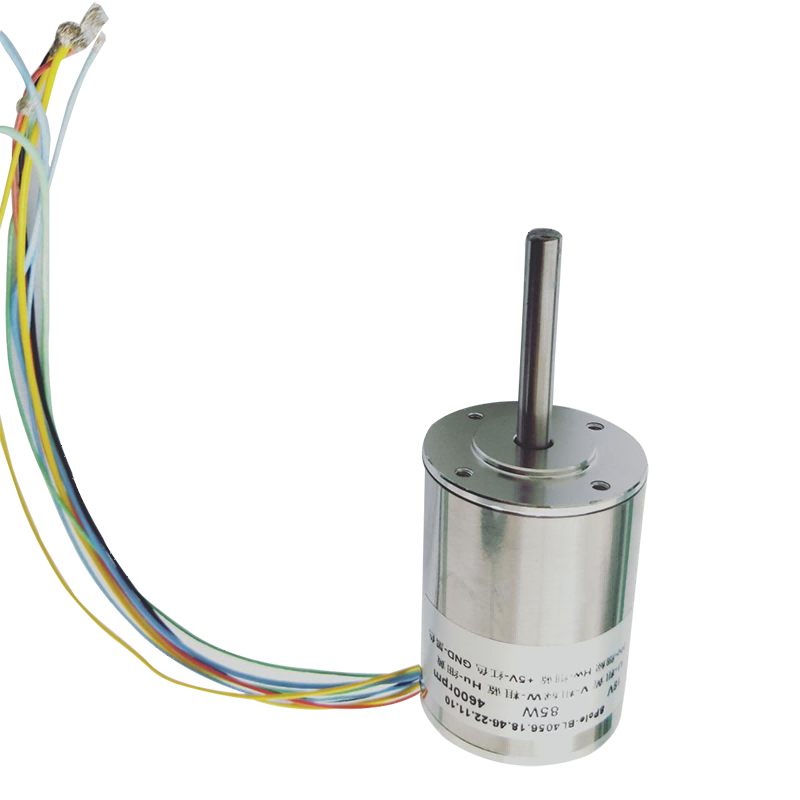

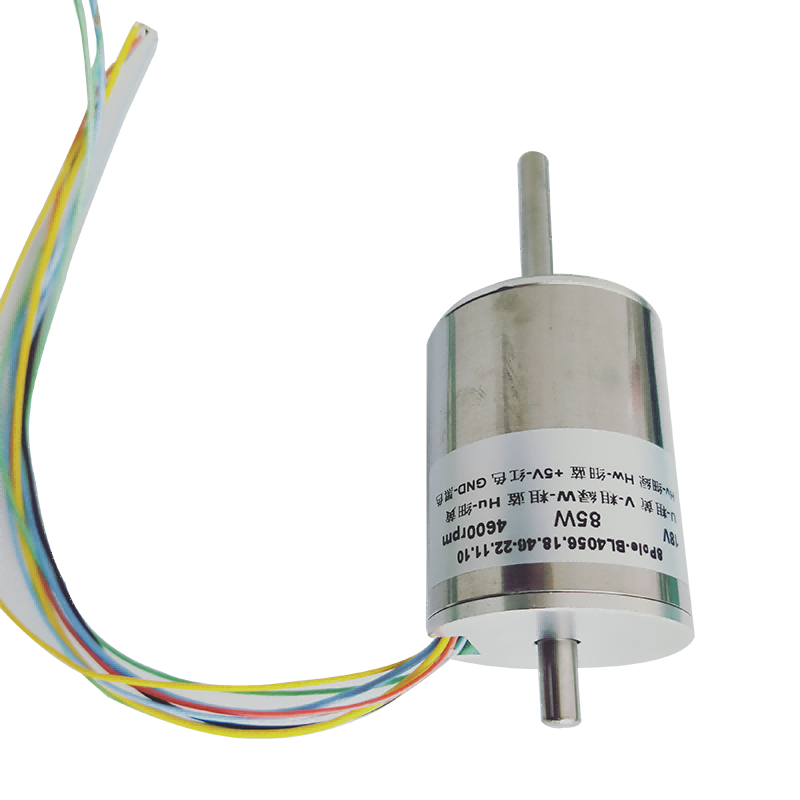

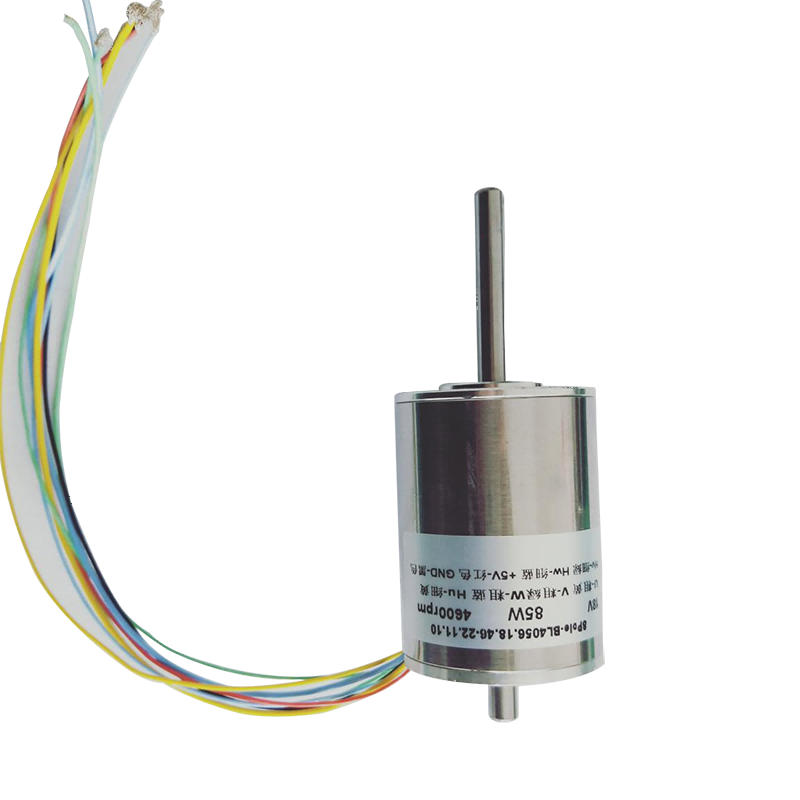

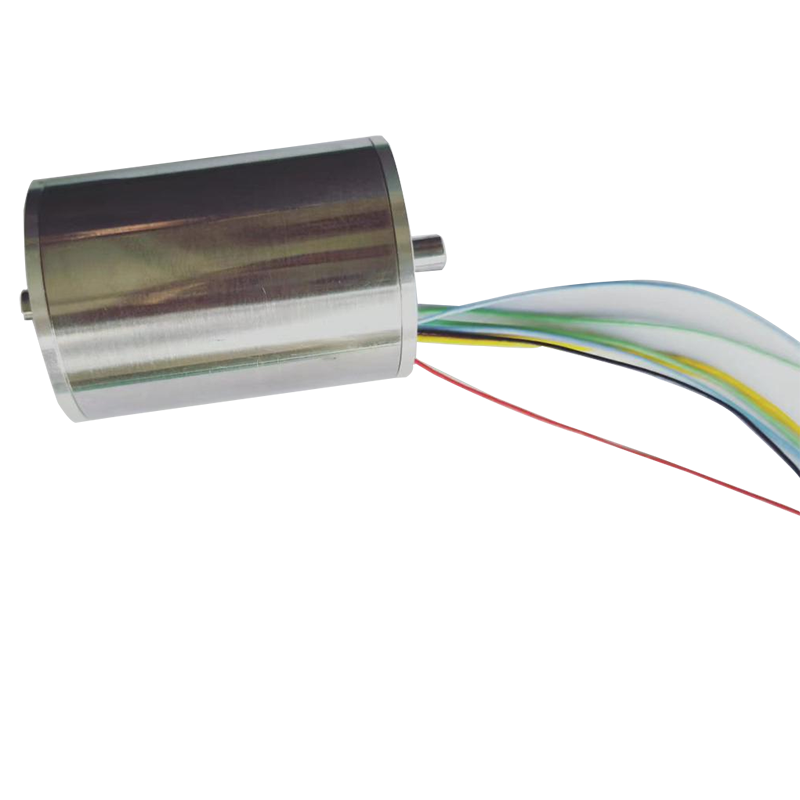

Parametr techniky EC-i4056.8Pole

PARAMETR MOTORU

Jmenovitý výkon	W	85.0	100.0
Jmenovité napětí	Volt	18	48
Odpor	Ohm	0.35	2
Rychlost naprázdno	ot./min	4600	5000
Proud naprázdno	mA	330	150
Konstantní rychlost	ot./min	256	104
Konstantní točivý moment	mNm/A	37.15	91.15
Konstanta otáček/kroutícího momentu	rpm/mNm	2.41	2.29
Stall Current	mA	51429	24000
Stall Torque	mNm	1910	2188
Max. Účinnost	%	85	85
Indukčnost	mH	0.111	0.76
Mechanická časová konstanta	slečna	1.72	1.69
Setrvačnost rotoru	gcm²	67.97	70.47
Na Max. Výstup
Aktuální	mA	5500	2440
Točivý moment	mNm	204	222
Rychlost	rmp	3985	4357
Výstup	W	85	101

MĚŘENÍ

MOTORICKÁ CHARAKTERISTIKA

● Rozsah okolní teploty -40～+100℃
● Max. teplota vinutí 155℃
● Počet párů pólů 4
● Počet fází 3
● Hmotnost 300g
● Max. rychlost 8000 ot./min
●Konec přehrávání ＜0,15
● Průměrová vůle ≤0,025
● Definice potenciálního zákazníka:

Tlustý-žlutý Vinutí motoru Pin1;

Tlustý zelený Vinutí motoru Pin2;

Tlusté modré Vinutí motoru Pin3;

Červená +5V Pin4;

Černá GND Pin5;

Tenký-žlutý Hallův senzor Pin6;

Tenkozelený Hallův senzor Kolík 7;

Tenká modrá Hallův senzor Pin8.

Technický parametr BLDC4058

PARAMETR MOTORU

Jmenovitý výkon	W	70
Jmenovité napětí	Volt	24
Odpor	Ohm	1.55
Rychlost naprázdno	ot./min	8500
Proud naprázdno	mA	320
Konstantní rychlost	ot./min	354
Konstantní točivý moment	mNm/A	26.42
Konstanta otáček/kroutícího momentu	rpm/mNm	20.78
Stall Current	mA	15484
Stall Torque	mNm	409
Max. Účinnost	%	73
Indukčnost	mH	0.44
Mechanická časová konstanta	slečna	15.88
Setrvačnost rotoru	gcm²	72.78
Na Max. Výstup
Aktuální	mA	4200
Točivý moment	mNm	111
Rychlost	rmp	6009
Výstup	W	70

MĚŘENÍ

MOTORICKÁ CHARAKTERISTIKA

● Rozsah okolní teploty -40～+100℃
● Max. teplota vinutí 155℃
● Počet párů pólů 1
● Počet fází 3
● Hmotnost 410g
● Max. rychlost 12000 ot./min
●Konec přehrávání ＜0,15
● Průměrová vůle ≤0,025
● Definice potenciálního zákazníka:

Tlustý-žlutý Vinutí motoru Pin1;

Tlustý zelený Vinutí motoru Pin2;

Tlusté modré Vinutí motoru Pin3;

Červená +5V Pin4;

Černá GND Kolík 5;

Tenkožlutý Hallův senzor Kolík 6;

Tenkozelený Hallův senzor Pin7;

Tenký modrý Hallův senzor Kolík 8.

Technický parametr BLDC4080

PARAMETR MOTORU

Jmenovitý výkon	W	170.0	150.0
Jmenovité napětí	Volt	24	24
Odpor	Ohm	0.14	0.25
Rychlost naprázdno	ot./min	10000	8500
Proud naprázdno	mA	550	300
Konstantní rychlost	ot./min	417	354
Konstantní točivý moment	mNm/A	22.86	26.89
Konstanta otáček/kroutícího momentu	rpm/mNm	2.55	3.29
Stall Current	mA	17419	96000
Stall Torque	mNm	3918	2582
Max. Účinnost	%	89	89
Indukčnost	mH	0.075	0.075
Mechanická časová konstanta	slečna	2.39	3.09
Setrvačnost rotoru	gcm²	89.24	89.24
Na Max. Výstup
Aktuální	mA	7450	7150
Točivý moment	mNm	170	192
Rychlost	rmp	9565	7474
Výstup	W	170	150

MĚŘENÍ

MOTORICKÁ CHARAKTERISTIKA

● Rozsah okolní teploty -40～+100℃
● Max. teplota vinutí 155℃
● Počet párů pólů 1
● Počet fází 3
● Hmotnost 600g
● Max. rychlost 18000 ot./min
●Konec přehrávání ＜0,15
● Průměrová vůle ≤0,025
● Definice potenciálního zákazníka:

Tlustý-žlutý Vinutí motoru Pin1;

Tlusté zelené Vinutí motoru Kolík2;

Tlusté modré Vinutí motoru Pin3;

Červená +5V Kolík 4;

Černá GND Kolík 5;

Tenkožlutý Hallův senzor Pin6;

Tenkozelený Hallův senzor Kolík 7;

Tenký modrý Hallův senzor Kolík 8.
