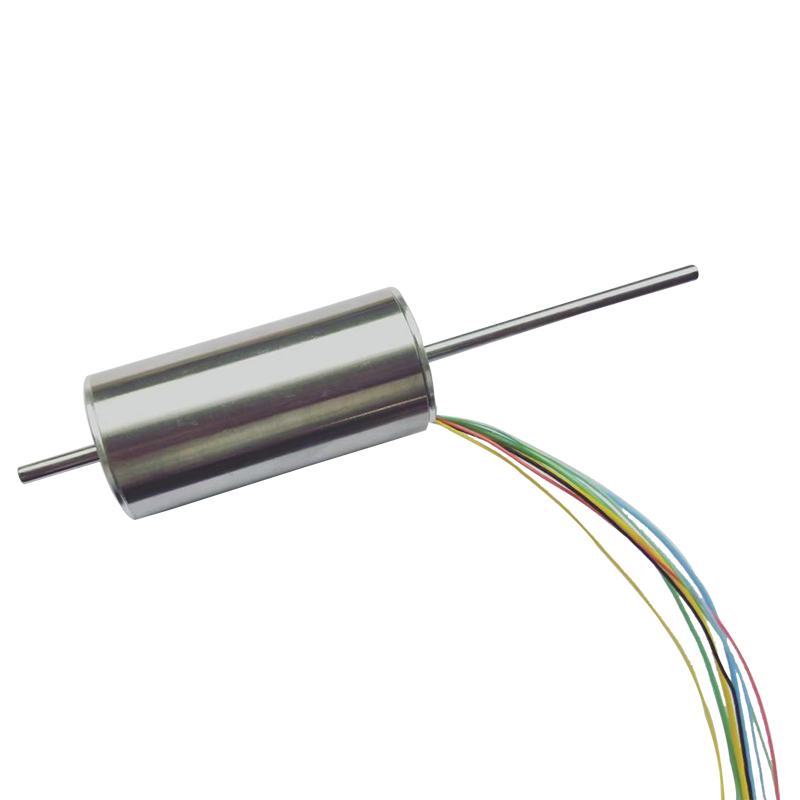

22mm bezkomutátorový DC motor s Hallovým senzorem

Jako profesionální výrobce bychom vám rádi poskytli RuiXing 22mm bezkomutátorový DC motor s Hallovým senzorem. máme profesionální výrobní techniky a týmy zahraničního obchodu. Poskytovat našim zákazníkům lepší služby a produkty.

Odeslat dotaz

Popis výrobku

Jako profesionální výrobce bychom vám rádi poskytli RuiXing 22mm bezkomutátorový DC motor s Hallovým senzorem. Motor s hallovým senzorem je elektromotor, který je vybaven hallovým senzorem, což je typ magnetického senzoru, který dokáže detekovat přítomnost magnetického pole. 22mm bezkomutátorový stejnosměrný motor s Hallovým senzorem je obvykle namontován v těsné blízkosti rotujícího hřídele nebo rotoru motoru a používá se k poskytování zpětné vazby do ovladače motoru o poloze a rychlosti rotoru.

BLDC2248-4Pole Technika Parametr

PARAMETR MOTORU

Jmenovitý výkon	W	70.0
Jmenovité napětí	Volt	24
Odpor	Ohm	0.74
Rychlost naprázdno	ot./min	16500
Proud naprázdno	mA	300
Konstantní rychlost	ot./min	687.5
Konstantní točivý moment	mNm/A	13.8
Konstanta otáček/kroutícího momentu	rpm/mNm	37
Stall Current	mA	32432
Stall Torque	mNm	447
Max. Účinnost	%	82
Indukčnost	mH	0.055
Mechanická časová konstanta	slečna	2.18
Setrvačnost rotoru	gcm²	5.62
Na Max. Výstup
Aktuální	mA	3380
Točivý moment	mNm	47
Rychlost	rmp	14337
Výstup	W	70

MĚŘENÍ

MOTORICKÁ CHARAKTERISTIKA

● Rozsah okolní teploty -40～+100℃
● Max. teplota vinutí 155℃
● Počet párů pólů 2
● Počet fází 3
● Hmotnost 110 g
● Max. rychlost 18 000 ot./min
● Ukončení přehrávání ＜0,15
● Průměr vůle ≤0,025
● Definice potenciálního zákazníka:

Žlutá Vinutí motoru Kolík 1;

Zelená Vinutí motoru Pin2;

Modrá Vinutí motoru Pin3;
Červená +5V Kolík 4;
Černá GND pIN5;
Hnědá Hallův senzor Pin6 ;
Fialová Hallův senzor Pin7;
Šedá Hallův senzor Pin8.

Technický parametr BLDC2248

PARAMETR MOTORU

Jmenovitý výkon	W	10.0	25.0	25.0	25.0
Jmenovité napětí	Volt	24	24	24	36
Odpor	Ohm	12	2.2	3.14	7.18
Rychlost naprázdno	ot./min	5500	9000	13000	13000
Proud naprázdno	mA	78	150	120	100
Konstantní rychlost	ot./min	229	375	542	361
Konstantní točivý moment	mNm/A	40.06	25.13	17.36	25.93
Konstanta otáček/kroutícího momentu	rpm/mNm	68.64	32.83	97.97	99.99
Stall Current	mA	2000	10909	7643.3	5013.9
Stall Torque	mNm	80.13	274.12	133	130
Max. Účinnost	%	64	78	77	74
Indukčnost	mH	1.8	0.154	0.25	0.77
Mechanická časová konstanta	slečna	2.82	1.35	3.79	3.18
Setrvačnost rotoru	gcm²	3.72	3.72	3.68	3.03
Na Max. Výstup
Aktuální	mA	600	1300	1320	890
Točivý moment	mNm	24.04	32.67	23	23
Rychlost	rmp	3850	7927.5	10432	10372
Výstup	W	10	27	25	25

MĚŘENÍ

MOTORICKÁ CHARAKTERISTIKA

● Rozsah okolní teploty -40～+100℃
● Max. teplota vinutí 155℃
● Počet párů pólů 1
● Počet fází 3
● Hmotnost 110g
● Max. rychlost 18000 ot./min
● Ukončení přehrávání ＜0,15
● Průměr vůle ≤0,025
● Definice potenciálního zákazníka:

Žlutá Vinutí motoru Kolík 1;

Zelená Vinutí motoru Pin2;

Modrá Vinutí motoru    Pin3;
Červená +5V   Kolík 4;
Černá GND pIN5;
Hnědá     Hallův senzor Kolík 6 ;
Fialová Hallův senzor Kolík 7;
Šedá Hallův senzor Pin8.
