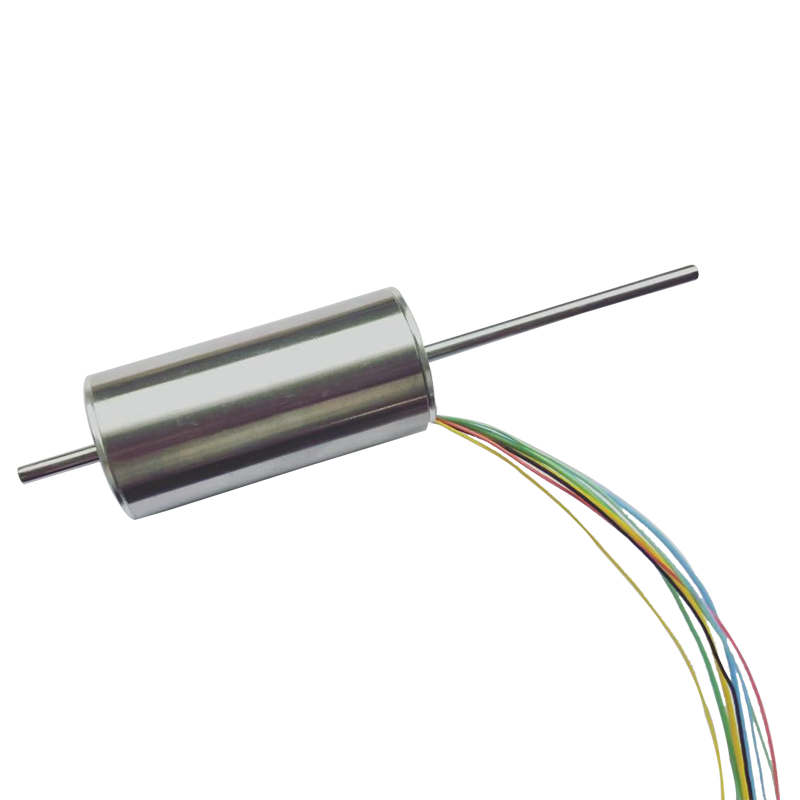

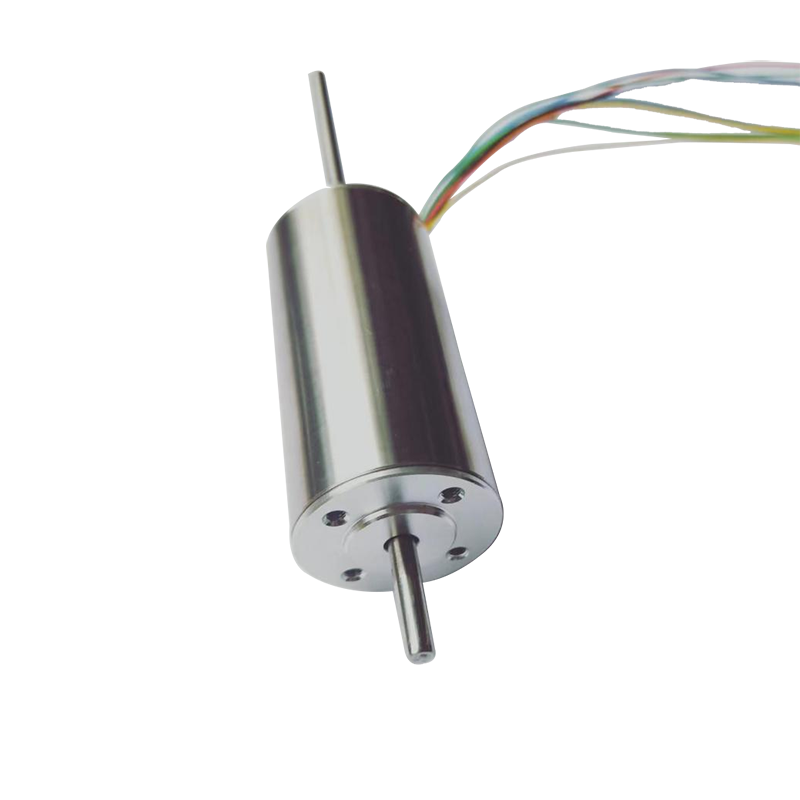

30mm bezkomutátorový DC motor s Hallovým senzorem

Jako profesionální výrobce bychom vám rádi poskytli vysoce kvalitní 30mm bezkomutátorový DC motor RuiXing s Hallovým senzorem. Tyto produkty jsou již dlouhou dobu vyváženy do Evropy, Severní Ameriky a oblastí Středního východu. Jako továrna můžeme zajistit přesnou dodací lhůtu a naši kvalitu produktů a služby zákazníci uznávají.

Odeslat dotaz

Popis výrobku

Jako profesionální výrobce bychom vám rádi poskytli vysoce kvalitní 30mm bezkomutátorový DC motor RuiXing s Hallovým senzorem. Použití Hallova senzoru v motoru umožňuje přesnější řízení rychlosti a polohy motoru, což může být důležité v aplikacích, které vyžadují přesné řízení, jako je robotika, automatizace a elektrická vozidla. Poskytnutím zpětné vazby o poloze motoru v reálném čase může ovladač upravit napětí a proud dodávaný do cívek motoru tak, aby byla zachována požadovaná rychlost nebo poloha.

BLDC3042 technický parametr

PARAMETR MOTORU

Jmenovitý výkon	W	26.0
Jmenovité napětí	Volt	24
Odpor	Ohm	3.03
Rychlost naprázdno	ot./min	9300
Proud naprázdno	mA	130
Konstantní rychlost	ot./min	388
Konstantní točivý moment	mNm/A	24.25
Konstanta otáček/kroutícího momentu	ot/min/mNm	48.42
Stall Current	mA	7920.8
Stall Torque	mNm	192
Max. Účinnost	%	76
Indukčnost	mH	0.34
Mechanická časová konstanta	slečna	8.48
Setrvačnost rotoru	gcm²	16.67
Na Max. Výstup
Aktuální	mA	1375
Točivý moment	mNm	33
Rychlost	rmp	7455
Výstup	W	26

MĚŘENÍ

MOTORICKÁ CHARAKTERISTIKA

● Rozsah okolní teploty -40～+100℃
● Max. teplota vinutí 155℃
● Počet párů pólů 1
● Počet fází 3
● Hmotnost 160g
● Max. rychlost 15000 ot./min
● Ukončit přehrávání ＜0,15

● Průměr vůle ≤0,025

● Definice potenciálního zákazníka:

Tlustý-žlutý Vinutí motoru Pin1;

Tlusté zelené Vinutí motoru Pin2;

Tlusté modré Vinutí motoru Kolík 3;

Červená +5V Kolík 4;

Černá GND Pin5;

Tenký-žlutý Hallův senzor Pin6;

Tenkozelený Hallův senzor Pin7;

Tenký modrý Hallův senzor Pin8.

Technický parametr BLDC3064

PARAMETR MOTORU

Jmenovitý výkon	W	60
Jmenovité napětí	Volt	24
Odpor	Ohm	0.94
Rychlost naprázdno	ot./min	9500
Proud naprázdno	mA	200
RychlostKonstantní	ot./min	396
Točivý momentKonstantní	mNm/A	23.95
Konstanta otáček/kroutícího momentu	ot/min/mNm	15.54
Stall Current	mA	25532
Stall Torque	mNm	611
Max. Účinnost	%	83
Indukčnost	mH	0.173
Mechanická časová konstanta	slečna	4.23
Setrvačnost rotoru	gcm²	25.90
Na Max. Výstup
Aktuální	mA	2950
Točivý moment	mNm	70.65
Rychlost	rmp	8150
Výstup	W	60
