22mm DC motor s uhlíkovými kartáči

Jste vítáni, abyste přišli do naší továrny a koupili si nejnovější prodejní, nízkou cenu a vysoce kvalitní stejnosměrný motor RuiXing 22 mm s uhlíkovými kartáči. Trváme na standardizované, systematické a standardizované výrobě, zavádíme celou řadu strategií řízení kvality k zajištění kvality produktů, kompletní kontrolu a sledování kvality procesu a není ušetřen každý malý odkaz.

Odeslat dotaz

Popis výrobku

Jste vítáni, abyste přišli do naší továrny a koupili si nejnovější prodejní, nízkou cenu a vysoce kvalitní stejnosměrný motor RuiXing 22 mm s uhlíkovými kartáči. A22mm DC motor s uhlíkovými kartáčije kompaktní elektromotor, který využívá uhlíkové kartáče k vedení elektrického proudu do jeho rotující kotvy, která generuje mechanickou energii. Jeho velikost je určena průměrem těla motoru.

Parametr techniky 22SYK33.H.T

PARAMETR MOTORU

Jmenovitý výkon	W	4,0	5,0	4,0	17.0	15.0
Jmenovité napětí	Volt	6	20	12	24	48
Odolnost ±10 %	Ohm	1.0	13.5	7.5	3.6	16.6
Rychlost naprázdno ±10 %	ot./min	7500	6000	4500	12700	13000
Proud naprázdno ≤ 125 %	mA	50	20	15	60	50
Konstantní rychlost	ot./min	1250	300	375	529	271
Konstantní točivý moment	mNm/A	7.58	31.42	25.24	17.89	34.67
Stall Current	mA	6000	1481	1600	6667	2892
Stall Torque	mNm	45.5	46.54	40.4	119.28	100.24
Max. Účinnost	%	83	78	82	82	75
Indukčnost mH	mH	0.05	1.06	0.58	0.23	1.046
Mechanická časová konstanta	slečna	5.39	5.09	4.45	4.45	5.42
Setrvačnost rotoru	gcm²	3.11	3.76	3.8	3.98	3.98
Na Max. Výstup
Aktuální	mA	770	340	480	815	378
Točivý moment	mNm	5.8	10.68	12.1	14.58	13.1
Rychlost	rmp	6538	4484	3150	11147	10962
Výstup	W	4	5	4	17	15

MĚŘENÍ

MOTORICKÁ CHARAKTERISTIKA

● Rozsah okolní teploty -40～+100℃
● Max. přípustná teplota vinutí 155℃
● Počet segmentů komutátoru 9
● Hmotnost 60g
● Uhlíkový kartáč
● Max. hloubka montáže šroubu 3 mm

Parametr techniky 22SYK35.H.T

PARAMETR MOTORU

Jmenovitý výkon	W	18	5	15
Jmenovité napětí	Volt	24	27	28
Odolnost ±10 %	Ohm	3.4	16	5.3
Rychlost naprázdno ±10 %	ot./min	12700	8500	13000
Proud naprázdno ≤ 125 %	mA	50	20	60
RychlostKonstantní	ot./min	529	315	464
Točivý momentKonstantní	mNm/A	17.93	29.99	20.34
Stall Current	mA	7059	1688	5283
Stall Torque	mNm	126.54	50.61	107.48
Max. Účinnost	%	84	79	80
Indukčnost mH	mH	0.25	1.085	0.33
Mechanická časová konstanta	slečna	4.19	7.83	2.46
Setrvačnost rotoru	gcm²	3.98	4.44	1.94
Na Max. Výstup
Aktuální	mA	850	220	635
Točivý moment	mNm	15.24	6.6	12.92
Rychlost	rmp	11171	7392	11094
Výstup	W	18	5	15

MĚŘENÍ

MOTORICKÁ CHARAKTERISTIKA

● Rozsah okolní teploty -40～+100℃
● Max. přípustná teplota vinutí 155℃
● Počet segmentů komutátoru 9
● Hmotnost 62g
● Uhlíkový kartáč
● Max. hloubka montáže šroubu 3,5 mm

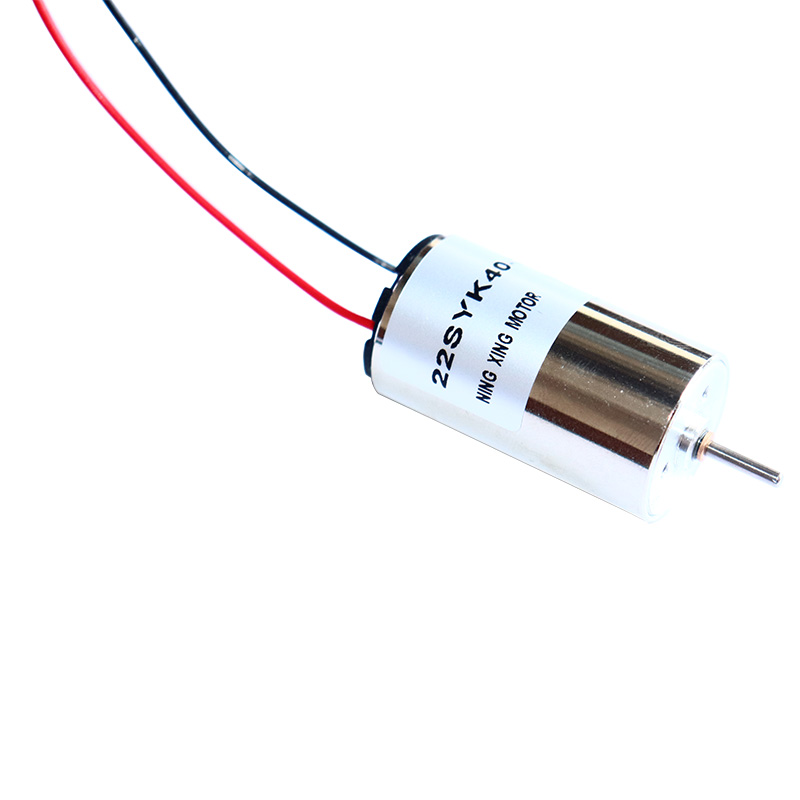

Parametr techniky 22SYK40.H.T

PARAMETR MOTORU

Jmenovitý výkon	W	40.0	14.0	15,0
Jmenovité napětí	Volt	28	36	48
Odolnost ±10 %	Ohm	2.9	10.00	16.00
Rychlost naprázdno ±10 %	ot./min	12000	8000	9000
Proud naprázdno ≤ 125 %	mA	60	30	20
RychlostKonstantní	ot./min	429	222	188
Točivý momentKonstantní	mNm/A	22.15	42.64	50.62
Stall Current	mA	9655	3600	3000
Stall Torque	mNm	213.91	153.49	151.85
Max. Účinnost	%	85	83	84
Indukčnost mH	mH	0,351	1.171	1.851
Mechanická časová konstanta	slečna	4.01	3.89	3.80
Setrvačnost rotoru	gcm²	6.8	7.10	6.10
Na Max. Výstup
Aktuální	mA	1850	450	350
Točivý moment	mNm	40.99	19.19	17.72
Rychlost	rmp	9410	7000	7950
Výstup	W	40	14	15

MĚŘENÍ

MOTORICKÁ CHARAKTERISTIKA

● Rozsah okolní teploty -40～+100℃
● Max. přípustná teplota vinutí 155℃
● Počet segmentů komutátoru 9
● Hmotnost 72g
● Uhlíkový kartáč
● Max. hloubka montáže šroubu 3,5 mm

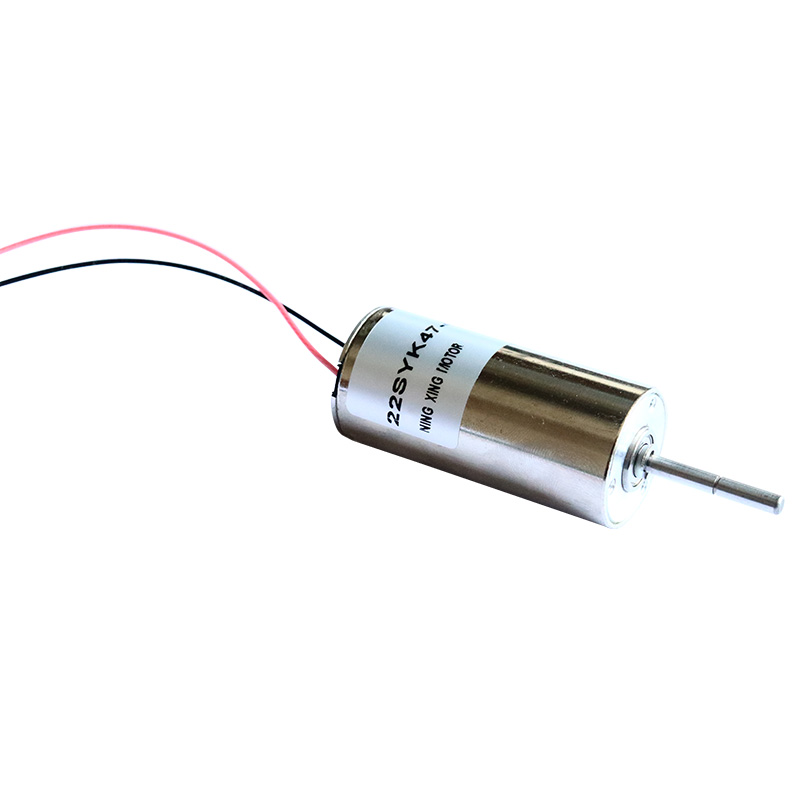

Parametr techniky 22SYK47.G.T

PARAMETR MOTORU

Jmenovitý výkon	W	30	33	30
Jmenovité napětí	Volt	24	36	48
Odolnost ±10 %	Ohm	2.2	2.98	6
Rychlost naprázdno ±10 %	ot./min	10000	12500	12700
Proud naprázdno ≤ 125 %	mA	40	40	60
Jmenovitá rychlost	ot./min	417	347	265
Jmenovitý točivý moment	mNm/A	22.85	27.42	35.84
Stall Current	mA	10909	12081	8000
Stall Torque	mNm	249.23	331.31	286.71
Max. Účinnost	%	88	89	83
Indukčnost mH	mH	0.304	0.412	0.75
Mechanická časová konstanta	slečna	3.8	3.7	3.62
Setrvačnost rotoru	gcm²	9.02	9.33	7.79
Na Max. Výstup
Aktuální	mA	1500	1020	690
Točivý moment	mNm	34.27	27.97	24.73
Rychlost	rmp	8366	11216	11605
Výstup	W	30.0	33	30

MĚŘENÍ

MOTORICKÁ CHARAKTERISTIKA

● Rozsah okolní teploty -40～+100℃
● Max. přípustná teplota vinutí 155℃
● Počet segmentů komutátoru 9
● Hmotnost 88g
● Uhlíkový kartáč
● Max. hloubka montáže šroubu 3,5 mm
